Dataset Kalibrasi

Overview

Menu Dataset Kalibrasi digunakan untuk menyimpan dataset referensi dalam bentuk tabel (CSV) yang akan digunakan dalam proses kalibrasi sensor berbasis lookup.

Dataset ini biasanya digunakan ketika hubungan antara nilai sensor dan nilai sebenarnya tidak linear, sehingga tidak dapat direpresentasikan dengan rumus sederhana.

Contoh kasus:

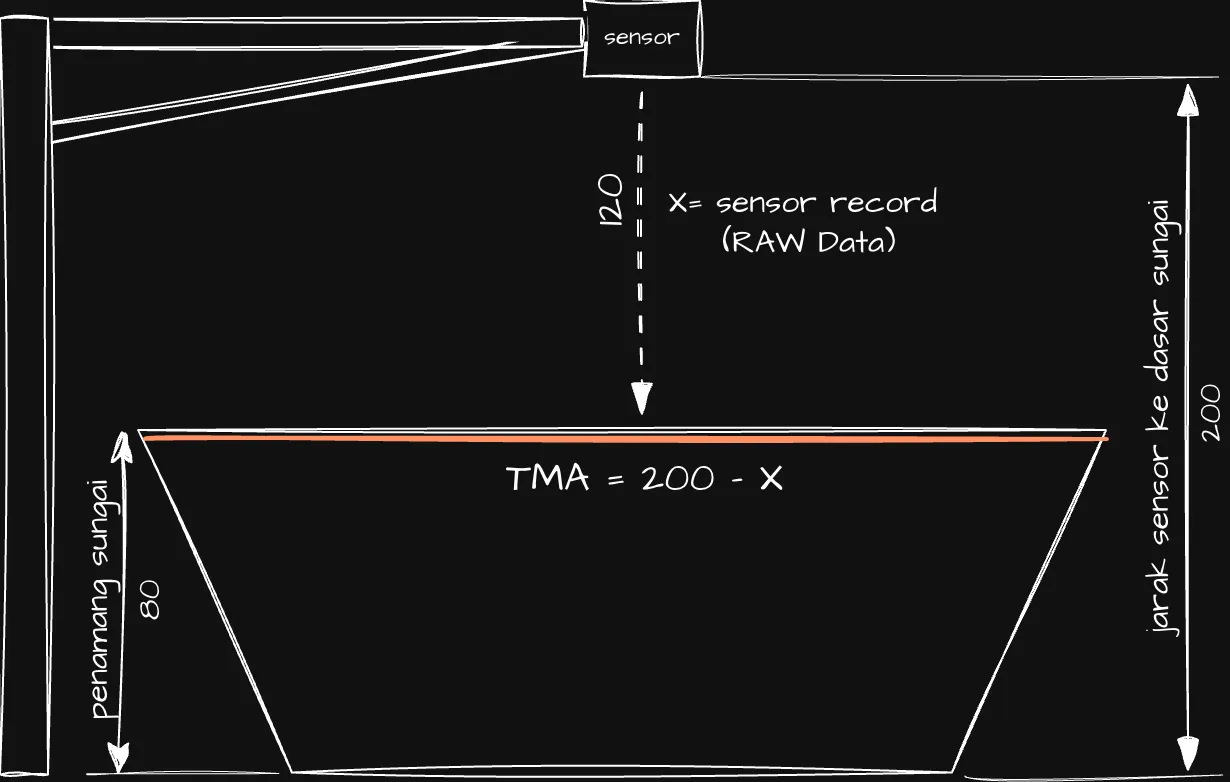

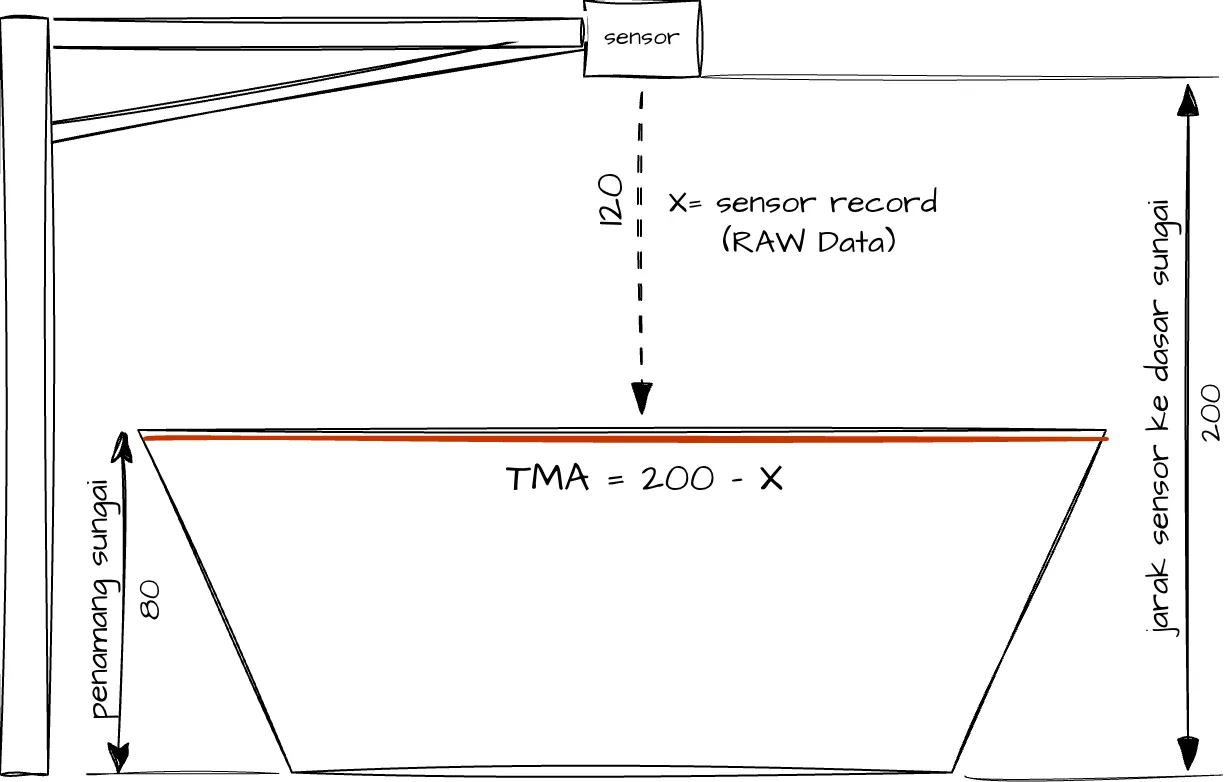

• Konversi tinggi muka air → luas penampang
• Konversi tinggi air → debit (flow)
• Kalibrasi sensor berbasis tabel pabrikan

Konsep Dasar

Dataset bekerja dengan prinsip lookup table:

• Sistem akan membandingkan nilai input (misalnya dari sensor)
• Nilai tersebut dicocokkan dengan kolom referensi (kolom pertama)
• Hasil akan diambil dari kolom output yang ditentukan

Ilustrasi

Jika:

• Input = 3.9

Maka:

• Output = 39.0

Struktur Dataset (CSV)

Dataset harus diunggah dalam format CSV dengan ketentuan:

• Kolom pertama → sebagai nilai referensi (input)
• Kolom berikutnya → sebagai nilai output
• Baris pertama → header kolom

Contoh CSV

water_level,area,volume
4.0,40.4,100.2
3.9,39.0,97.5
3.8,37.7,95.1

Pada contoh di atas:

• water_level → input
• area atau volume → output (dipilih saat digunakan di kalibrasi)

Cara Kerja Secara Teknis

Saat digunakan dalam kalibrasi:

• Sistem mengambil nilai dari sensor
• Nilai tersebut digunakan sebagai input ke fungsi dataset
• Sistem mencari nilai yang paling sesuai di kolom pertama
• Mengembalikan nilai dari kolom output

Contoh penggunaan di kalibrasi:

DATASET("penampang_basah_1cm", [sensor]/100, "area")

Penjelasan:

• "penampang_basah_1cm" → slug dataset
• [sensor]/100 → nilai input
• "area" → kolom hasil

Akses Dataset Kalibrasi

1

Open Management Device

Masuk ke halaman Management Device.

2

Select Device

Pilih device dengan klik pada baris tabel.

3

Open Dataset Calibration Menu

Masuk ke menu Dataset Kalibrasi pada halaman detail device.

4

Add Dataset

Klik tombol Tambah Dataset Kalibrasi.

5

Upload Dataset

Unggah file CSV sesuai format yang ditentukan.

6

Set Dataset Slug

Masukkan slug unik sebagai identifier dataset
Contoh: penampang_basah_1cm

7

Save Dataset

Klik Simpan untuk menyimpan dataset.

Best Practice

• Gunakan slug yang deskriptif dan konsisten
• Pastikan data dalam CSV sudah terurut (ascending/descending)
• Hindari nilai duplikat pada kolom referensi
• Pastikan seluruh range nilai sensor tercakup dalam dataset
• Gunakan satuan yang konsisten dengan rumus kalibrasi

Keterbatasan

• Dataset hanya digunakan untuk data setelah konfigurasi disimpan
• Tidak mengubah data historis
• Tidak melakukan interpolasi kompleks (bergantung implementasi sistem)

Integrasi dengan Kalibrasi Sensor
