Overview

Menu Kalibrasi Sensor digunakan untuk menyesuaikan hasil pembacaan sensor agar sesuai dengan kondisi referensi di lapangan.

Sistem mendukung tiga metode kalibrasi:

Rumus sederhana menggunakan variabel x
Referensi parameter lain menggunakan [parameter]
Dataset lookup menggunakan fungsi DATASET()

Kalibrasi Berbasis Rumus

Sistem kalibrasi sederhana menggunakan rumus

Kalibrasi Berbasis Parameter

Sistem kalibrasi turunan dari parameter sensor lain

Kalibrasi Berbasis Dataset

Sistem kalibrasi non-linier berbasis tabel dataset

Konsep Dasar Kalibrasi

x → nilai asli dari sensor (raw data)
Sintetik Data → hasil kalibrasi yang digunakan di sistem

Setelah kalibrasi disimpan:

Berlaku hanya untuk data berikutnya (tidak berlaku mundur)
Data historis tidak berubah
Jika tidak ada kalibrasi → sistem menggunakan default x

1. Kalibrasi Berbasis Rumus (x)

Sistem kalibrasi menggunakan nilai sensor langsung.

Contoh

x - 212
(x+100) / 100
3.6156 * ((302 - x) ** 1.7461)

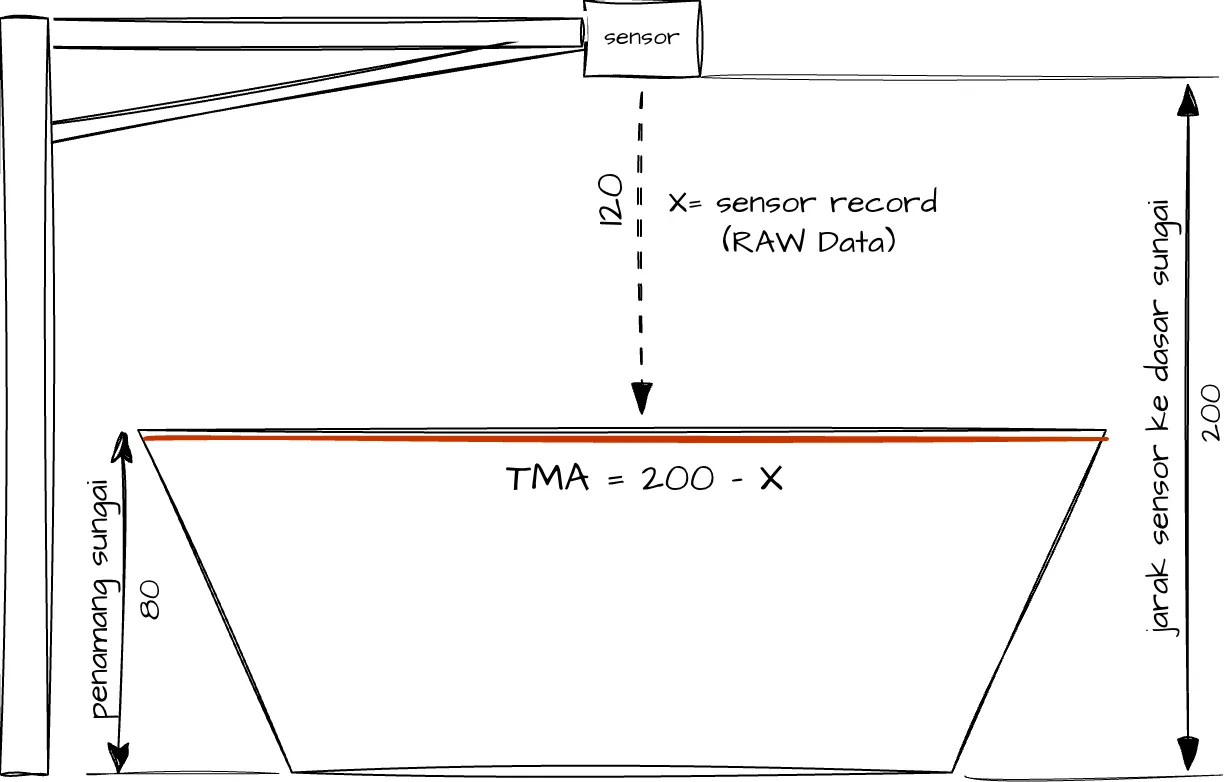

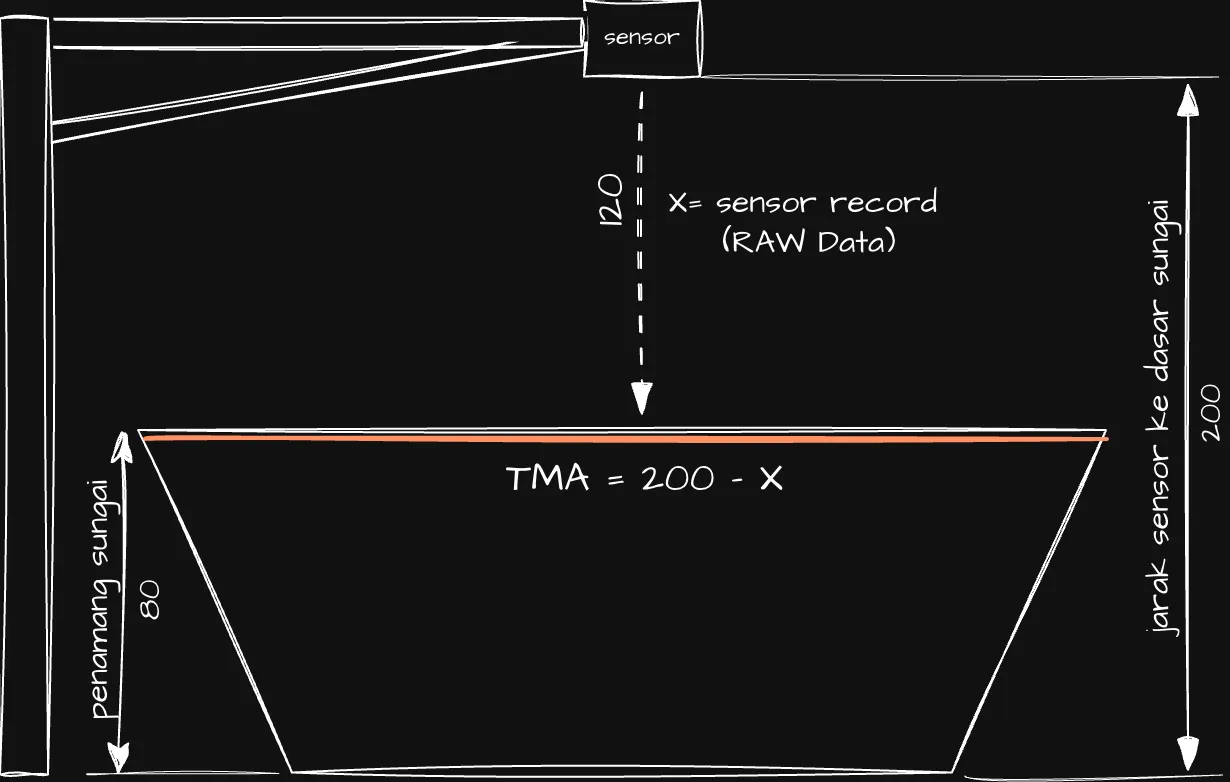

Preview Hasil Kalibrasi

Berikut contoh bagaimana kalibrasi mempengaruhi data

Rumus kalibrasi: 200 - x

Jenis Data	Nilai
Raw Data (x)	120
Sintetik Data	80
TMA = Sintetik Data	80

Perhitungan: 200 - 120 = 80

2. Kalibrasi Berbasis Parameter

Sistem kalibrasi menggunakan data dari sensor lain dalam satu device.

Format: [parameter] atau [id_sensor]
contoh: [RYG8-flLev] / 100

Studi kasus

Device hanya tersedia sensor water level, tetapi ingin ditampilkan nilai debit menggunakan rumus rating curve.

Parameter	id	kalibrasi	Keterangan
Water Level (cm)	RYG8-flLev	`x`	raw
Water Level (m)	RYG8-flLev	`x/100`	cm -> m
Debit (m3s)	RYG8-flw	`3.6156 * ((302 - [RYG8-flw]) ** 1.7461)`	water level -> debit

Preview Hasil Kalibrasi

Berikut contoh bagaimana kalibrasi mempengaruhi data:

Jenis Data	Nilai	units
Raw Data `x`	200	cm
Water level	2	m
Debit (m3s)	12.12854917	m3/s

Konsep

Metode ini memungkinkan:

Membuat parameter turunan (virtual sensor)
Menggunakan satu sensor untuk banyak output
Menggabungkan beberapa parameter

3. Kalibrasi Berbasis Dataset

Digunakan untuk konversi berbasis tabel referensi (lookup table).

Contoh Dataset

water_level	area
4.0	40.4
3.9	39.0
3.8	37.7
3.7	36.5
…	…
0.0	1.1

Fungsi/Rumus Dataset

DATASET("slug", sensor_value, "column_output")

Contoh Implementasi

Dataset:

Device: Pos Duga Air - Sungai Hulu
id: MTI-RYG8V6VHH8XB
Slug Dataset: penampang_basah_1cm

Menghitung nilai debit menggunakan dataset:

[RYG8-flVel] * DATASET("penampang_basah_1cm", [RYG8-flLev]/100, "area")

Penjelasan:

[RYG8-flVel] → Sensor kecepatan aliran (Raw value sensor)
[RYG8-flLev] / 100 → Konversi (Raw value) tinggi air dari bacaan sensor
DATASET(...) → Mencari nilai luas penampang berdasarkan tinggi air
Hasil akhir → Nilai debit (flow)

Akses Kalibrasi Sensor

Management Device

Management Sensor

Open Management Device

Masuk ke halaman Management Device.

Open Device Detail

Pilih device, lalu buka halaman detail device.

Open Sensor Device

Masuk ke daftar sensor pada device.

Open Calibration

Klik badge kalibrasi pada sensor.

Input Calibration

Tabel kiri → referensi kalibrasi
Form kanan → input rumus

Input kalibrasi mendukung penggunaan parameter turunan berupa fungsi maupun ID sensor. Gunakan = untuk membuka daftar dataset dan sensor yang tersedia. Setelah dipilih, fungsi transformasi atau pengolahan data yang relevan akan ditampilkan otomatis.

Input Units

Input units yang digunakan setelah dilakukan kalibrasi. Unit (e.g., °C, pH, mm)

Contoh:

units cm -> dikalibrasi x/100
update units menjadi meter

Save Calibration

Klik “Simpan” untuk menerapkan kalibrasi.

Data berikutnya akan menggunakan rumus tersebut.

Operator yang Didukung

Operator	Simbol
Desimal	.
Penjumlahan	+
Pengurangan	-
Perkalian	*
Pembagian	/
Pangkat	**
Akar	sqrt
Eksponensial	exp
Absolut	abs
Sin	sin(value)
Cos	cos(value)
Tan	tan(value)

Atau jika rumus sin/cos/tan dalam derajat, perlu diconvert menggunakan fungsi to radian:

Operator	Simbol
Sin	sin(torad(90))
Cos	cos(torad(90))
Tan	tan(torad(90))

Penggunaan Data di Sistem

Raw Data → referensi

Sintetik Data → digunakan pada:

Dashboard
Grafik
Tabel
Laporan
Export data

Notes

Gunakan x untuk kalibrasi sederhana.

Gunakan [parameter] untuk membuat parameter turunan atau konversi unit.

Gunakan DATASET() untuk hubungan non-linear berbasis tabel.

Kalibrasi tidak berlaku untuk data historis.

Kesalahan penulisan rumus dapat menyebabkan data tidak valid.
